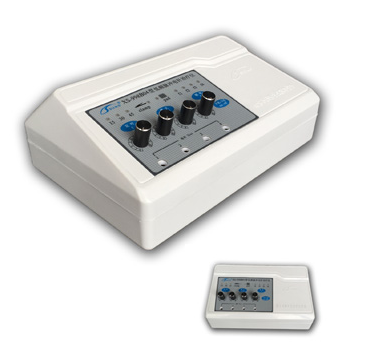

南京小松低頻脈沖電針治療儀電子針灸治療儀XS-998B04型

一、概述：

XS-998B04型低頻脈沖電針治療儀，是南京小松醫療療儀器研究所根據中醫傳統經絡學說與現代技術相結合研制而成的專利技術產品，專利號：ZL9923002.9。

經長期實踐證明：當人體發生病變時相應的經絡就會氣血運行不暢，致使臟腑的精氣不能滋養相關組織器官，同時會在耳廓上的一定穴區出現陽性反映點。

在耳廓陽性反映點或相關體穴上進行電針、TENS刺激或激光照射，能起到疏通經絡，調理陰陽氣血，以恢復平衡，扶正去邪、鎮痛止痙、消炎消腫、增強抗病能力，尤其對循環、代謝、內分泌等系統的疾病有很好的治療效果，本治療儀適合各級醫療機構及家庭醫療保健使用。

二、產品特點: XS-998B04型低頻脈沖電針治療儀采用大規模集成電路微處理器。

本產品電針治療波形是雙向?qū)ΨQ方波，脈沖寬度自動變化，有效克服了治療中產生的耐受性，治療舒*，療效好。通過更換電針電*片，適合耳針、體針治療的大部分疾病。并具有功耗低、可靠性好、操作簡便、安*、無痛、無副作用等特點。

本產品電針頻率可以選擇單一頻率或復合交變頻率

穴位

病癥

耳 穴

體穴或疼痛點

主穴

配穴

主穴

配穴

高血壓

耳背溝

陽性點

心、

神門

內關、

曲池、

風池

人迎、

太沖

坐骨

神經痛

坐骨區

神門

阿是穴、

環跳

懸中、

陽陵泉

偏頭痛

額區、

枕

皮質下、

神門

太陽、

太沖

合谷、

風池

鼻炎

內鼻

額

迎香、

合谷

印堂

四、治療儀電針工作參數及配置：

1、電針工作參數：

a) 電針輸出的直流分量:≦100mV；

b) 電針脈沖寬度：0.2ms～1ms；

c) 電針工作頻率：2Hz、10Hz、100Hz、循環可選；

d) 電針脈沖幅度：≤150Vp可調（500Ω負載）；

e) 定時時間：15、30、45分鐘。

2、治療儀標準配置：

型號：XS-998B04

輸出通道數：4通道

探頭標準配置：鱷魚電針夾、理療電*片4付

五、常見故障排除：

故 障 現 象

排 除 方 法

按電源開/關后，

指示燈不亮或無聲

檢查電池是否安裝正確，

接觸是否良好。

電池容量耗盡，

更換新電池。

功能指示燈暗，

電針功率弱。

電池容量不足，

更換新電池。

電源、功能指示燈正常，激光、電針無輸

出。

檢查電針探頭是否插牢，

探頭導線斷路，

請與銷售商更換。

六、禁忌及注意事項

1、請認真閱讀本產品使用說明書，熟悉本注意事項和正確操作方法后再進行操作。

2、使用電針、TENS治療，嚴禁使用植入式電子裝置（例如心臟起搏器）、體內有金屬置入物的患者使用。

3、請勿在心臟部位、孕婦腹部使用。

4、嚴禁癌癥患者使用。

5、嚴禁無自主能力的患者單獨使用。

6、與其它電子設備聯合使用的風險：

——把高頻手術設備和本產品同時連接到一個患者時，在本產品電*處可能引起燒傷并可能損壞本產品；

——靠近短波或微波治療設備（例如1m）使用本產品，可能引起本產品的輸出不穩定；

——靠近胸部使用電*會增加心臟纖顫的危險；

7、使用自粘電*治療時，請先清潔治療部位，治療結束時及時蓋上自粘電*的保護膜，建議不要與他人共用。

8、使用導電橡膠電*片時，治療前后請使用醫用酒精擦拭、消毒。治療前導電膠面應涂抹純凈水，并用膠帶固定于治療部位。

9、本治療儀有安*保護，治療前應將電針強度旋扭逆時針轉到“0”位，否則不能啟動工作。治療時電針強度旋扭應緩慢調節，選擇合適刺激強度。治療中需要移動電針夾或電*片時，須先將電針強度旋扭置“0”位后再移動。

10、插入或拔出插頭時，請務必握住插頭，防止導線拉斷。

11、安裝電池時，請按標注“+、-”*性，勿將電池的*性接反。若在一定時間內（超過一個星期）不使用治療儀，請取出電池，以免電池液漏出損壞機件。

12、切勿私自拆卸或修理，可能會引起事故或故障。勿給兒童玩耍。

13、使用電源適配器供電，須是穩壓DC6V≥500mA。

14、切勿超出本說明書范圍之外使用。

七、治療病例：

關節痛：

建議用TENS治療。例如膝關節痛，將一電*片置疼痛點，另一電*片置側面或反面，兩電*片不能相碰。選擇頻率f1，輸出以感覺舒*或能忍受為宜，每日1～2次，30分鐘/次。

八、售后服務：

本產品質量實行三包。主機自購機之日起一年內（非人為故障或使用不當），產品包修、保換。配件三個月，終身有償維修。

注：不包括屬于耗材的電極片、插頭線，電針夾等。
